什么是交通标志，交通标志的国标要求是什么？西安骏霖交通标识专业为您解答！

标志颜色以国标为准，指示、指路标志采用蓝底白色图案。文字指示标志中中英文字字高为

2：1。标志面板反光材料采用Ⅲ类反光膜。标志采用 3mm 厚铝合金作底板，铝合金板采用滑动铝

槽加固，加固间距视大样图。

1、材料质量要求

铝合金板材化学成分、板材牌号、规格、力学性能按《道路交通标志和标线》（GB 5768.2-2009）

要求抗拉性强度应不小于 289.3MPa，屈服点不小于 241.2MPa，延伸率不小于 4%-10%。）应符合《变

形铝及铝合金化学成分》（ GB/T 3190-2008）、《一般工业用铝及铝合金板、带材》（ GB/T

3880.3-2006）的规定。

2、柱体材料要求（具体按设计图纸）

柱体一般采用牌号为 Q235 的钢材（A3 钢）制成。镀锌量：立柱、横梁不低于 18um，紧固件

不低于 50um。

3、版面反光材料要求

反光材料应符合设计规定的等级要求。

4、施工质量要求：

标志现场施工质量应达到《公路工程质量检测评定标准》（JTG F80.1-2004）、《公路交通安

全设施施工技术规范》（JTG F71-2006）的要求。基本要求如下：

（1）交通标志的制作应符合《道路交通标志和标线》（GB 5768.2-2009）和《公路交通标志

板》（JT/T 279-2004）的规定。

（2）交通标志在运输、安装过程中，不应损伤标志面及金属构件的镀层。

（3）标志的位置、数量及安装角度应符合设计要求。

（4）大型标志的地基承载力应符合设计要求。大型标志柱、梁的焊接部位应符合钢结构焊

接规范的质量要求。

（5）标志面应平整完好，无起皱、开裂、缺损或凹凸变形。标志面任一处面积为 50cm×50cm

的表面上，不得存在总面积大于 10mm2或一个以上的气泡。

（6）反光膜应尽量可能减少拼接，任何标志的字符、图案不允许拼接，当标志板的长度或

宽度、圆形标志的直径小于反光膜产品的最大宽度时，底膜不应有拼接缝。当粘贴反光膜不可避

免出现接缝时，应按反光膜产品的最大宽度进行拼装。

（7）标志柱、梁的金属构件镀层应均匀，颜色一致，不允许有流挂、滴瘤或交杂结块，镀

件表面应无漏镀、缺铁等缺陷。

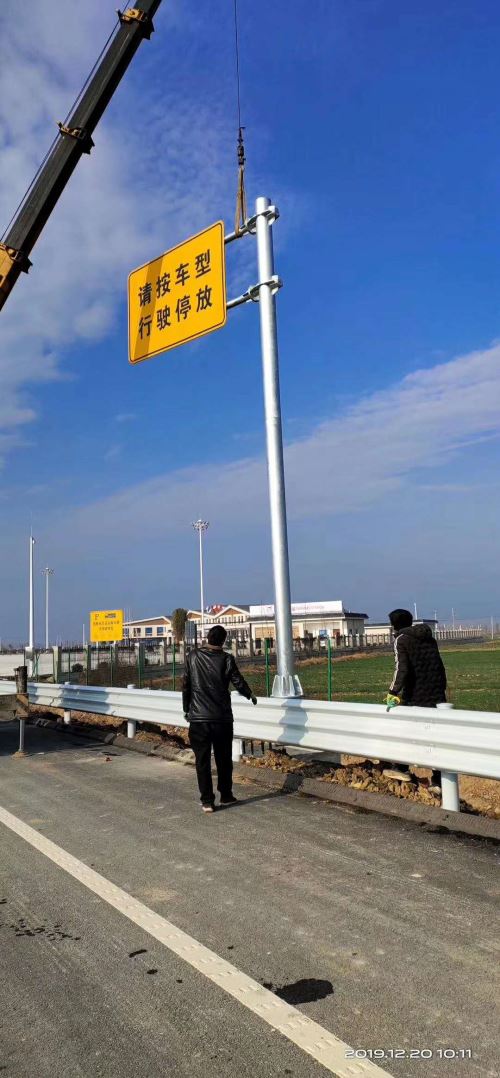

（8）立柱和标志牌安装

标志基础经养护达到设计强度的 70%后才允许进行标志立杆和标志牌安装。标志安装的要求

如下：

（1）立柱竖直度误差为±3mm/m。

（2）标志牌安装角度误差为±3°。

（3）标志牌下缘至路面净空（净空）误差为±50mm。

（4）标志牌紧固螺栓安装螺母后要求有适当余量。

（5）标志牌要求外观整洁、无透光、起泡、划痕和损伤，安装前用湿布拭檫干净表面的灰

尘。

，镀锌量符合要求，锌层无脱落、污染和损坏。

（7）所有标志内边缘不应侵入道路建筑限界，一般距车行道或人行道的外侧边缘或土路肩

不小于 25cm。单柱式标志板下缘距路面的高度一般为 150cm～250cm。

（8）标志安装应使标志面垂直于行车方向，视实际情况调整其水平或俯仰角度；标志安装

应尽量减少标志面对驾驶员的眩光；标志安装角度宜根据设置地点道路的平、竖曲线线形进行调

整；路侧式标志应尽可能与道路中线垂直或成一定角度。其中，禁令和指示标志为 0°～45°，

指路和警告标志为 0°～10°。

6、标志的支撑方式

（1）单立柱：单立柱主要支持小型标志。因支持牌面大小的不同，单立柱有所区别，支持

2m2以上的单立柱采用Φ89mm 钢管制作，支持 2m2以下的单立柱采用Φ76mm 的钢管制作。

（2）单立柱标志的其他支撑方式：当单立柱标志附近 5m 左右有路灯、信号灯杆等时，将标

志附着在路灯灯杆或其他结构立柱上，以节约道路空间，详见《交通组织平面设计图》。

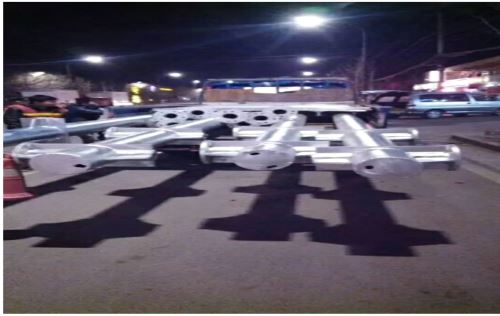

7、材料的防锈处理

各类交通设施标志的杆件、螺栓、螺母均应进行热镀锌处理，立柱、杆件等的钻孔、冲孔和

车间焊接，应在钢材进行表面防腐处理之前完成。热镀锌干燥后，杆件再喷涂银灰色的环氧富锌

漆 3 度。为防盗需要螺栓安装完毕应点焊。

　
8、标志版面内容要求

未能明确路名的标志牌版面暂时留空，施工时标志牌的版面内容必须经交警部门的审核和认

可方可实施。标志版面中的字高、字间距等需符合《道路交通标志和标线》（GB 5768.2-2009）
